XSL8014A电缆故障测试仪



XSL8014A电缆故障测试仪产品别称:

电缆故障测试仪、电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪

方案咨询热线:
0755-83975270,83748130,83748156

  • XSL8014A电缆故障测试仪
  • XSL8014A电缆故障测试仪
  • XSL8014A电缆故障测试仪
  • XSL8014A电缆故障测试仪
  • 产品详情
  • 相关产品
  • 相关案例
  • 资料下载
  • XSL8014A电缆故障测试仪产品介绍    Product Introduction

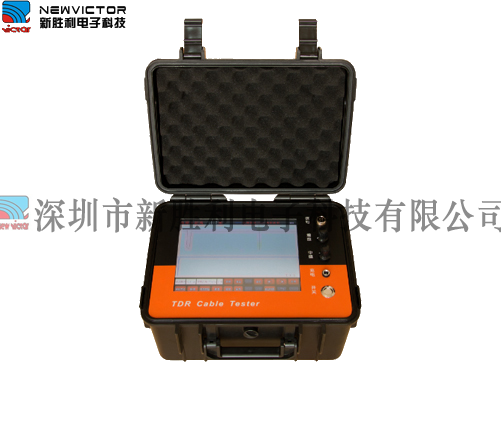

    XSL8014A电缆故障测试仪采用了国际最高水平的时域反射(TDR)技术,故障波形自动判距、简单明了,使用方便愉快;整机采用工控塑料机箱,小巧精致,易携带;人机界面友好,即使非专业人员操作,依然可以很快熟悉并使用,高效、准确的完成电缆故障测试工作。

    XSL8014A型电缆故障测试系统是我公司在电力工业快速进步的契机下,根据行业发展和市场需求,研发生产的电力电缆故障测试专用系统设备。该系统主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试;还可以电波测速、测定线缆长度等,并可建立电缆档案以便日常维护管理。

    XSL8014A电缆故障测试系统组成

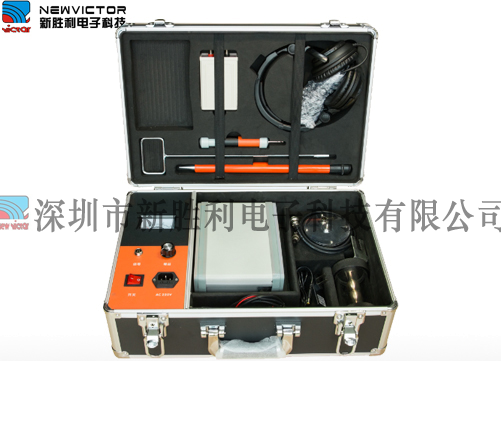

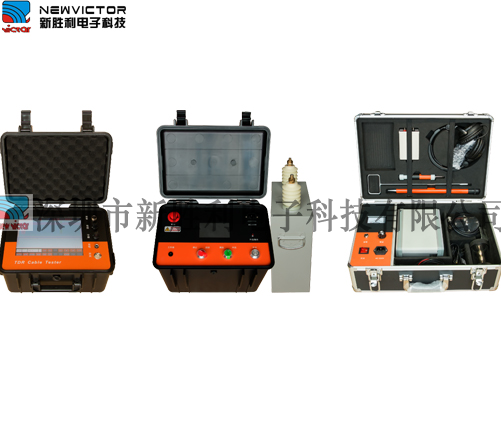

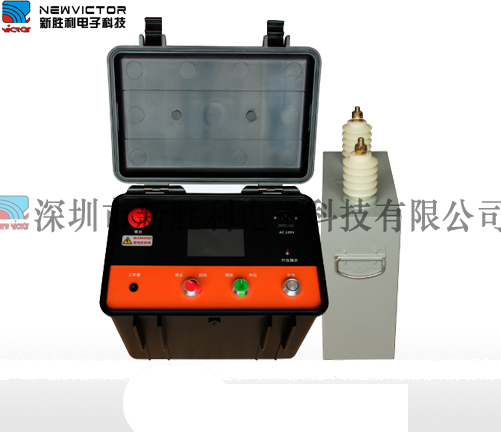

    该系统由电缆故障测试仪、轻型高压信号产生电源电缆路径查找信号发射器、声磁数显同步定点仪四部分组成,满足中华人民共和国电力行业标准《DL/T849.1~DL/T849.3-2004》电力设备专用测试仪器通用技术条件。

    产品别称:电缆故障测试仪、电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪



    XSL8014A电缆故障测试仪产品特点    Product Characteristics


    1.用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

    2.可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。

    3.全中文操作软件和使用界面,子菜单方式和文字提示实现人机互动。

    4.工业级8寸彩色触摸液晶屏显示,全中文操作软件和使用界面,子菜单方式和文字提示实现人机互动。

    5.全局波形和局部波形同步显示,便于整体分析和细节调整。

    6.任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征,极易判读。

    7.内置电源供电,在无电源环境中均可长时间使用。

    8.体积小、重量轻、使用方便,检测故障成功率和测试精度高。

    9.在任何环境下性能稳定,不死机,信号采集高压保护措施安全。

    10.内置存储/调出功能,可方便将数据及波形保存或调出重新分析。

    11.测试信号提供多种脉冲宽度,无测试盲区。



    XSL8014A电缆故障测试仪产品参数    Product Parameters


    采样方法

    低压脉冲法、冲击闪络法、速度测量法

    采样速率

    200   MHz、100 MHz、80 MHz、40 MHz、20MHz、10   MHz

    脉冲宽度

    0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

    测试距离

    <60km

    分 辨   率

    1m

    测试精度

    0.1m

    显示方式

    工业级8.0寸彩色触摸液晶屏

    操作方式

    触摸屏操作、物理旋钮操作

    工作电源

    内置电池供电,连续工作>4h(亦可使用外接电源使用)

    储存功能

    具有数据存储功能,可存储大量现场波形及数据,并随时调出使用

    波形分析

    所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征,便于分析卡位

    波形处理

    能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比,可自动判断故障距离

    外形重量

    L270mm×W220mm×H150mm,重量≤1.5kg



    XSL8014A电缆故障测试仪产品证书    Product Certificate


    通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求。

    营业执照(副本)2015

    组织机构代码证2015(副本)

    ISO9001中文ISO9001英文



    XSL8014A电缆故障测试仪售后保障    After-sales Service


    售前服务承诺:提供专业咨询;提供详细资料;提供合理报价。

    售后服务承诺:提供相关的技术培训和技术资料。质量问题:1个月内免费退货;1年内免费换货;3年内免费维修;终身维护。
