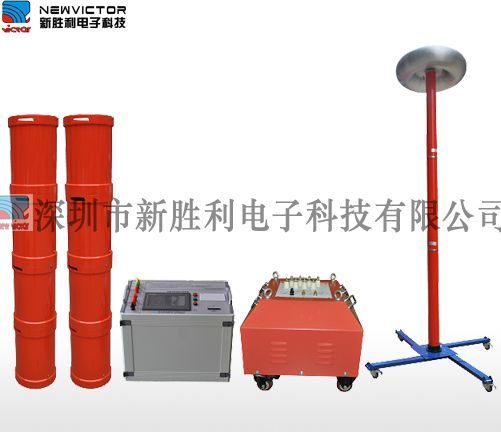

GPXZ-V工频调感式发电机交流耐压装置



产品别称:工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式工频谐振耐压装置、发电机交流耐压试验装置、发电机耐压试验。

方案咨询:
0755-83748942

  • GPXZ-V工频调感式发电机交流耐压装置
  • GPXZ-V工频调感式发电机交流耐压装置
  • 产品详情
  • 相关产品
  • 推荐产品
  • 销量产品
  • GPXZ-V工频调感式发电机交流耐压装置产品介绍    Product Introduction


    随着电力系统的发展,运行设备的容量越来越大,如火力发电机组,单机容量已超过1000MW,水力发电机组,单机*大容量已达800MW。这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。

    工频谐振装置,无论从试验电源容量、设备重量、试验波形及投资等方面都具有 优势,GPXZ-V工频调感式发电机交流耐压装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造,满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验;配置整流硅碓后还可*对发电机做直流耐压试验 。

    产品别称:工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式工频谐振耐压装置、发电机交流耐压试验装置、发电机耐压试验。

    GPXZ-V工频调感式发电机交流耐压装置产品特点    Product Characteristics


    1、同电压等级同容量的电抗器其体积较小、重量较轻、在额定负载时温升小、采用干式环氧浇注,机械强度高、电气绝缘性能好、外形美观*靠。

    2、保护功能强、输出波形好、稳定性好、具备多种工作模式,操作方便,采用了多电源模式,方便现场取电。

    3、配置灵活,可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。

    4、具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种功能,可任意切换使用。

    5、具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置。

    6、具备放电保护功能,在试品发生闪络时,或其他原因造成的谐振回路突然失谐,变频控制电源立即自动快速切断输出,并显示保护类型和闪落电压值。

    7、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。

    8、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

    GPXZ-V工频调感式发电机交流耐压装置产品参数    Product Parameters


    额度输出电压

    0~60kV(AC有效值)及以下

    输出频率

    50Hz

    谐振电压波形

    **弦波,波形畸变率≤1%

    工作制

    满功率连续工作时间1min

    品质因素

    10~40

    *大试验容量

    3000kVA及其以下

    工作电源

    380V±15%、工频50Hz

    系列产品配置及适用范围:

    产品型号名称

    适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验,试验频率:50Hz)

    控制台

    调压器

    电抗器(干式)

    励磁变(干式)

    分压器

    适用范围

    GPXZ-V-200/25

    30kW

    30kVA
    (电动)

    200kVA/25kV
    可调一台

    30kVA
    (干式)

    30kV

    水力发电机
    0.4~1.0μF
    (10kV/40MW)

    GPXZ-V-300/50

    60kW

    60kVA
    (电动)

    300kVA/50kV
    可调一台

    60kVA
    (油浸式)

    50kV

    火力发电机
    0.27~0.33μF
    (20kV/300MW)

    GPXZ-V-600/50

    60kW

    60kVA
    (电动)

    200kVA/50kV
    可调一台
    400kVA/50kV
    可调一台

    60kVA
    (油浸式)

    50kV

    火力发电机
    0.113~0.45μF
    (20kV/600MW)

    GPXZ-V-1200/50

    120kW

    120kVA
    (感应)

    200kVA/50kV
    固定两台
    800kVA/50kV
    可调一台

    120kVA
    (油浸式)

    50kV

    水力发电机
    0.6~1.8μF
    (20kV/250MW)

    GPXZ-V-2750/55

    300kW

    300kVA
    (感应)

    750kVA/55kV
    固定两台
    1250kVA/55kV
    可调一台

    300kVA
    (油浸式)

    60kV

    水力发电机
    1.6~3.3μF
    (20kV/770MW)

    注:可根据试品对象参数定制解决方案

    电力系统常用水力发电机的电容量参考表:

    额定容量(MW)

    额定电压(kV)

    相电容(μF)

    72.5~85

    10.5

    0.694

    125~150

    1.8~1.9

    300

    15.75

    1.7~2.5

    400

    18.0

    2~2.5

    600

    2.1~2.5

    注:可根据试品对象参数定制解决方案
